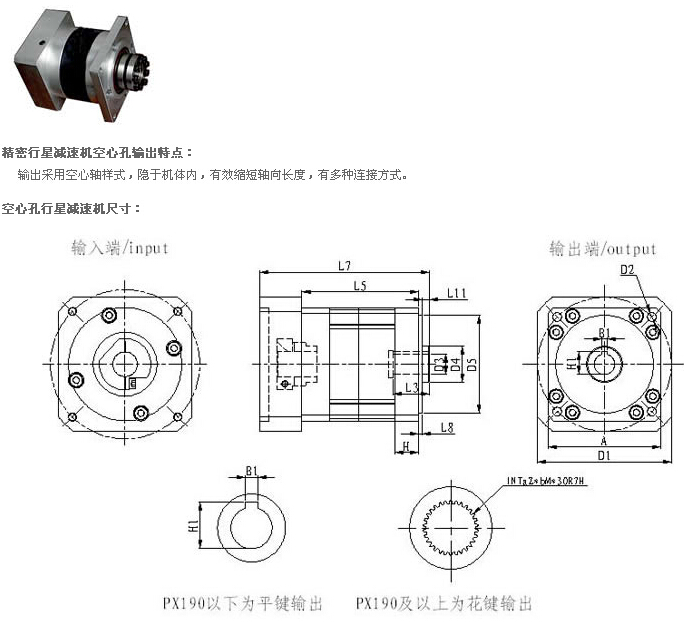

| 型号 | PL120 | PL160 | PX115 | PX142 | ||||||||||
| 级 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||
| A | 输出法兰边长 | □ | φ115 | φ160 | 110 | 142 | ||||||||
| D1 | 安装孔分布圆 | φ | 100 | 145 | 130 | 165 | ||||||||
| D2 | 安装螺孔 | 4- | M10×16 | M12×20 | φ8.5 | φ11 | ||||||||
| D3 | 输出孔径 | F7 | 20 | 35 | 20 | 35 | ||||||||
| D4 | 输出轴肩 | 35 | 55 | 35 | 55 | |||||||||
| D5 | 定位凸台直径 | h7 | 80 | 130 | 95 | 130 | ||||||||
| L3 | 孔深 | 38 | 60 | 35 | 60 | |||||||||
| L5 | 减速机躯体长 | 99.5 | 126.5 | 154 | 173.5 | 223 | 263.5 | 85.5 | 113 | 140.5 | 173.5 | 223 | 263.5 | |
| L7 | 减速机总长 | 143.5 | 170.5 | 198 | 205.5 | 255 | 295.5 | 137.5 | 165 | 192.5 | 205.5 | 255 | 295.5 | |
| L8 | 定位凸台厚度 | 4 | 5 | 4 | 5 | |||||||||
| L11 | 外露轴肩长度 | 1 | 2 | 7 | 2 | |||||||||
| B1 | 键宽 | 6 | 10 | 6 | 10 | |||||||||
| H1 | 键高 | 22.8 | 38.3 | 22.8 | 38.3 | |||||||||
| H | 输出法兰厚度 | - - - - | - - - - | 22.5 | 15 | |||||||||
| 花键 | - - - - | - - - - | - - - - | - - - - | ||||||||||
| 型号 | PX190 | PX240 | PX285 | PX330 | PX400 | ||||||||||||
| 级 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||
| A | 输出法兰 边长 |
□ | 190 | 240 | 285 | 330 | 400 | ||||||||||
| D1 | 安装孔 分布圆 |
φ | 215 | 265 | 315 | 370 | 425 | ||||||||||
| D2 | 安装螺孔 | 4- | φ13.5 | φ18 | φ18 | φ22 | φ22 | ||||||||||
| D3 | 输出孔径 | F7 | - - - - | - - - - | - - - - | - - - - | - - - - | ||||||||||
| D4 | 输出轴肩 | 60 | 75 | 85 | 90 | 100 | |||||||||||
| D5 | 定位凸台 直径 |
h7 | 160 | 225 | 250 | 290 | 350 | ||||||||||
| L3 | 孔深 | 60 | 60 | 65 | 70 | 80 | |||||||||||
| L5 | 减速机 躯体长 |
186 | 234 | 270.5 | 185.5 | 255.5 | 303.5 | 211 | 277 | 350 | 241 | 330 | 427 | 287 | 393 | 498 | |
| L7 | 减速机总长 | 253 | 301 | 337.5 | 276.5 | 325.5 | 373.5 | 324 | 368 | 438 | 384 | 446 | 540 | 462 | 538 | 643 | |
| L8 | 定位凸台 厚度 |
8 | 8 | 8 | 8 | 10 | |||||||||||
| L11 | 外露轴肩 长度 |
2 | 5 | 5 | 5 | 5 | |||||||||||
| B1 | 键宽 | - - - - | - - - - | - - - - | - - - - | - - - - | |||||||||||
| H1 | 键高 | - - - - | - - - - | - - - - | - - - - | - - - - | |||||||||||
| H | 输出法兰 厚度 |
26 | 25 | 25 | 25 | 35 | |||||||||||
| 花键 | INT20z*2m*30r*7H | INT25z*2m*30r*7H | INT20z*3m*30r*7H | INT25z*3m*30r*7H | INT20z*4m*30r*7H | ||||||||||||
注：电机轴长不同，L10的尺寸会有所变化，适配器将不同。
说明：空心孔输出时，与减速机D3配合的轴径将与原标准减速机轴径要小，帮扭矩可根据与D3配合轴径来计算，其余参数均可参照PX标准系列。
