F平行轴斜齿轮减速机性能特性和选项型方法

作者： 发布于：2015-05-29 22:12:21 点击量：

性能特性

R系列斜齿轮硬齿面减速机、K系列螺旋锥齿轮减速机、F系列平行轴斜齿轮减速机、S系列斜齿轮-蜗轮减速机，Z系列螺旋锥齿轮

减速机，具有体积小，传递扭矩大的特点。

在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化。

R、K、F、S四大系列减速机采用单元结构模块化设计原理，大量减少了零部件种类和库存量，也大大的缩短了交货周期。

传动效率高、耗能低、性能优越。

带筋的高刚性铸铁箱体；硬齿面齿轮采用优质合金钢，表面经渗碳淬火硬化处理，磨齿精加工，传动平稳、噪声低、承载能力大，温升低、寿命长。

选型方法

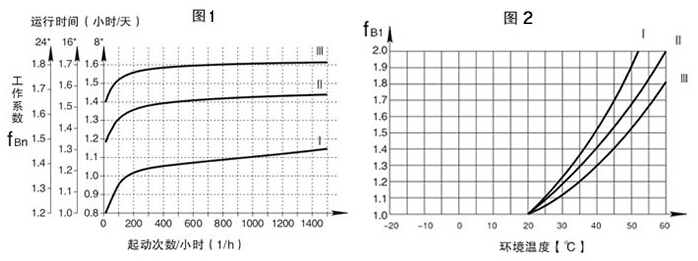

在按选型参数表选择机型号前，须先根据(图1)了解承载特性和工作情况。

R、K、F、S系列选型：根据每天的工作时间，每小时起动次数按(图1)确定合适的工作系数fB使选型表中的使用系数fB>工作系数fBn，否则机器无法保持正常的工作寿命。

S系列选型：总工作系数f∑取决于每天工作时间，每小时起动次数的工作系数fBn(图1)和环境温度变化的工作系数fB1(图2)，其关系为f∑ =fBn × fB1使选型表中的使用系数fB>f∑。

根据选择的机型号、负载转矩、传动比、输出转速确定所需的电机规格。

K系列和T系列螺旋锥齿轮减速机如果只承受单向载荷则最好注明旋转方向(从输出端方向看)，这样有利于改善螺旋锥齿轮的受力状况。

我公司可承接特殊规格产品的订货，并可为客户提供专用设计服务。
