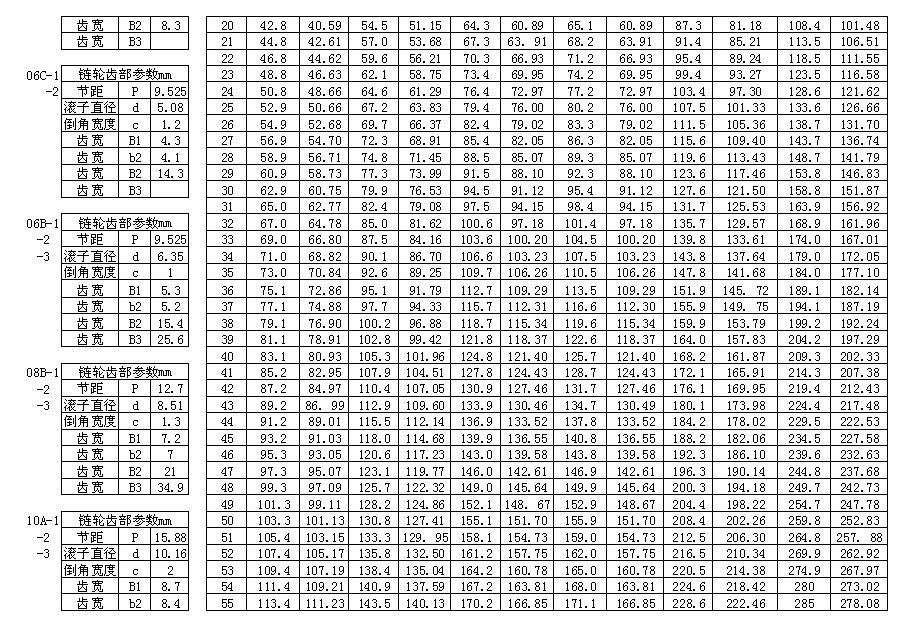

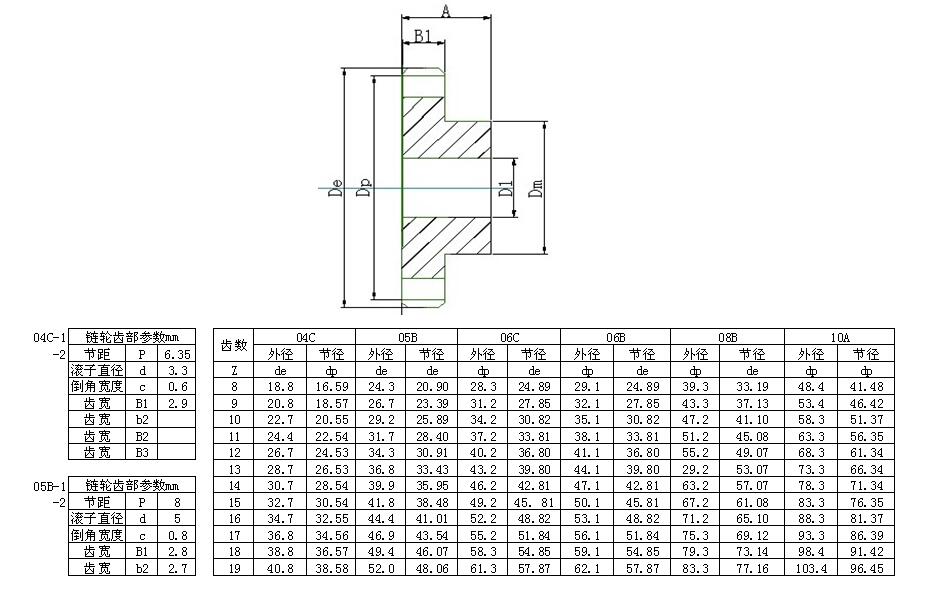

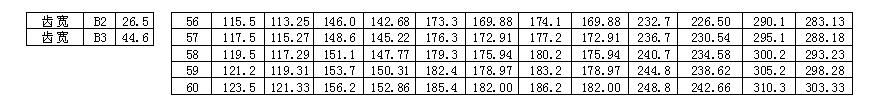

链轮--示意图、详细尺寸参考图上海诺广

作者： 发布于：2017-03-07 16:19:23 点击量：

 链轮型号：包含非标链轮(根据客户图纸定制)，标准链轮(美标和公制)。
 链轮常用材料：C45
 链轮常用加工方法：淬火处理，表面发黑处理。
 注：p 链条节距   z 链轮齿数  d1 链条滚子直径

  链轮齿数选用的一般原则：19齿或以上：一般用于中高转速，正常工作条件下运行的主动链轮；17齿：只用于小节距主动链轮；23齿或多过23齿；推荐用于有冲击的情况。当速比低时，用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负链轮链轮荷和轴承的负荷。
