MB系列摩擦式无级变速机基本型及组合使用

作者： 发布于：2016-01-28 14:21:35 点击量：

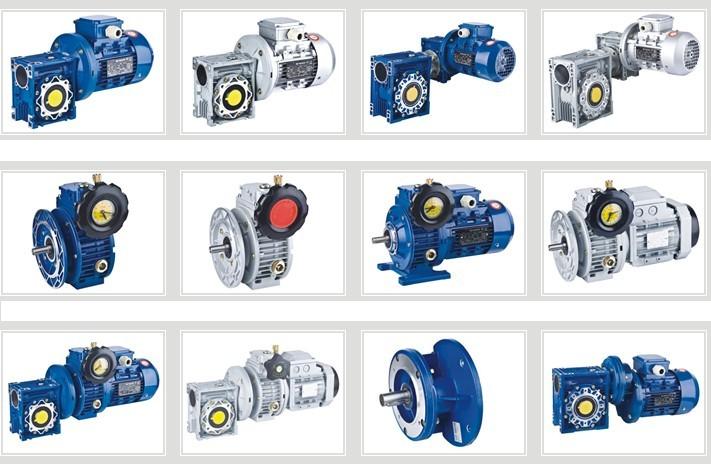

   无级变速机也分为立卧式安装，调速范围分为基本型（200-1000）转，和加一级或二级齿轮组合使用。MBL无级变速机MBW无级变速机MBW-C无级变速机MBL-C无级变速机 简介及特点：详细参数有上海诺广提供 MB系列无级变速机，经过多年来在实践使用中，证明在众多的无级变速机家族 中，具有独特风格，由于该系列产品设计结构合理、操作方便、传动稳定等特 点，所以广泛应用于食品机械、化工机械、印刷机械、造纸机械、纺织机械、 橡胶机械、塑料机械、陶瓷机械、制药机械及各种工作生产流水线中的要求工 艺参数多变和速度连续变化的场合，还具备了在新产品试制过程中探求机器最 佳的工作速度。 由此可见，采用了无级变速传动有利于简化变速传动方案，提高劳动生产力和 产品质量，合理地利用动力和节约能源，无级变速机特点： 1、调速精度高，调速精度在0.5-1转，这是目前同类无级变速机中仅有的。 2．调速范围大：调速范围R=5即输出转速可在输入转速的1/1.45至1/7.25之 间任意变化，并且本机能与各种摆线针轮减速机、蜗轮减速机、齿轮减速机及 各种增速机直联式组合使用，而得到极低或极高的变速范围。 3．高强度：在加冲击负载或机器逆转时本机能可靠、精确地传动、无后座力， 具有足够的强度。

     MB系列行星摩擦式机械无级变速机主要由压紧的主动装置、摩擦传动机构、调 速控制机构组成。 带锥度的主动轮（1）和压盘（2）被一组碟形弹簧（3）压紧，输入轴（4）与 主动轮用键联接，而组成压紧的主动装置。 一组带锥度的行星摩擦轮（5）内侧夹在压紧的主动轮和压盘之间，外侧夹在带 锥度的固定环（6）和调速凸轮（7）之间，而组成摩擦副；当压紧的主动装置 运转时，摩擦轮就做纯滚动，由于固定环和调速凸轮不动，因此，摩擦轮在自 转的同时作公转运转，通过行星摩擦轮的中心轴及滑块轴承（8）而带动行星架 （9）转动。 转动手轮（10）带动调速凸轮改变角向位置的同时，调速凸轮的端面曲线经平 面弹子夹（11）和固定凸轮（12）的端面曲线作用，使调速凸轮产生轴向移动， 从而均匀改变调速凸轮和固定环之间的间隔，使锥度行星摩擦轮产生径向移动。 最后均匀地改变了行星摩擦轮与主动轮、压盘及固定环、调速凸轮摩擦处的工 作半径，实现稳定的无级变速。
  齿轮加工,齿轮马达,齿轮加工,蜗轮蜗杆,无级变速机,齿轮换向器,蜗轮减速机,丝杆升降机,微型摆线针轮减速机,精密行星减速机,螺旋锥齿轮减速机,斜齿轮硬齿面减速机,减速机配件加工。更多相关MB无级变速机信息参数请浏览www.nuoguangsh.com
