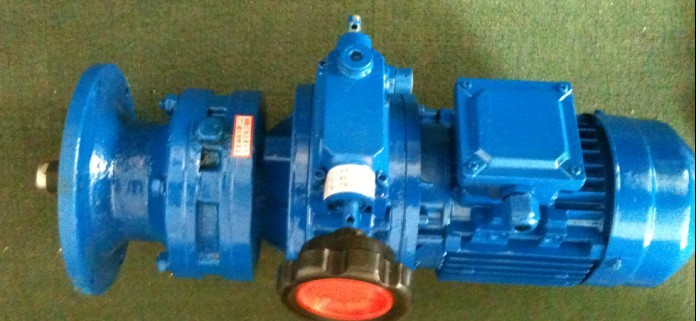

MB系列行星摩擦机械无级变速机内部结构

作者： 发布于：2016-01-22 15:39:53 点击量：

   目前，实现在传动过程中可以调速的除使用变频电机外就是MB系列无级变速机，经过多年来在实践使用中，证明在众多的无级变速机家族中，具有独特风格，由于该系列产品设计结构合理、操作方便、传动稳定等特点，所以广泛应用于食品机械、化工机械、印刷机械、造纸机械、纺织机械、橡胶机械、塑料机械、陶瓷机械、制药机械及各种工作生产流水线中的要求工艺参数多变和速度连续变化的场合，还具备了在新产品试制过程中探求机器最佳的工作速度。

 由此可见，采用了无级变速传动有利于简化变速传动方案，提高劳动生产力和产品质量，合理地利用动力和节约能源，亦具有以下特点：基本型都是200-1000转范围调速。 1、调速精度高，调速精度在0.5-1转，这是目前同类无级变速机中仅有的。 2．调速范围大：调速范围R=5即输出转速可在输入转速的1/1.45至1/7.25之间任意变化，并且本机能与各种摆线针轮减速机、蜗轮减速机、齿轮减速机及各种增速机直联式组合使用，而得到极低或极高的变速范围。 3．高强度：在加冲击负载或机器逆转时本机能可靠、精确地传动、无后座力，具有足够的强度。 4．MB无级减速机/JWM-B无级变速机的所有磨擦副部件都采用GCr15轴承钢经严格的热处理，精密的加工、研磨、接触与润滑性能良好，所以运转平稳，噪音低、使用寿命长。 5．同轴结构：体积少、重量轻MB系列行星摩擦式机械无级变速器主要由压紧的主动装置、摩擦传动机构、调速控制机构组成。    带锥度的主动轮（1）和压盘（2）被一组碟形弹簧（3）压紧，输入轴（4）与主动轮用键联接，而组成压紧的主动装置。 一组带锥度的行星摩擦轮（5）内侧夹在压紧的主动轮和压盘之间，外侧夹在带锥度的固定环（6）和调速凸轮（7）之间，而组成摩擦副；当压紧的主动装置运转时，摩擦轮就做纯滚动，由于固定环和调速凸轮不动，因此，摩擦轮在自转的同时作公转运转，通过行星摩擦轮的中心轴及滑块轴承（8）而带动行星架（9）转动。 转动手轮（10）带动调速凸轮改变角向位置的同时，调速凸轮的端面曲线经平面弹子夹（11）和固定凸轮（12）的端面曲线作用，使调速凸轮产生轴向移动，从而均匀改变调速凸轮和固定环之间的间隔，使锥度行星摩擦轮产生径向移动。最后均匀地改变了行星摩擦轮与主动轮、压盘及固定环、调速凸轮摩擦处的工作半径，实现稳定的无级变速。
