螺旋伞齿轮最基本特点介绍

作者： 发布于：2016-01-22 14:50:43 点击量：

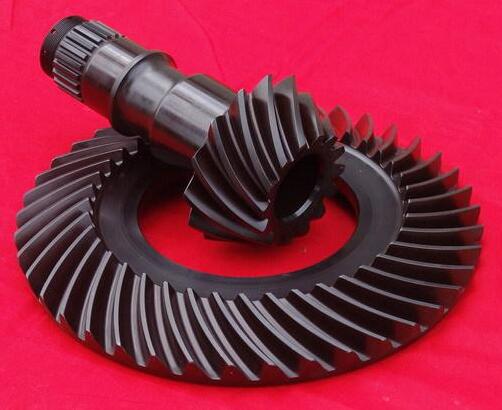

   在螺旋伞齿轮中，根据轮齿的齿长方向来看，有直齿轮和曲线齿轮。齿长轮廓与节锥面交线为直线的是直齿锥齿轮，如果是一段曲线，则统称为曲线齿轮。目前来看，螺旋锥齿轮应该是曲线齿锥齿轮的同义语。根据曲线的不同螺旋锥齿轮现行有三种，分属于不同的公司。简单来说，螺旋锥齿轮是一种可以按稳定传动比平稳、低噪音传动的传动零件，在不同的地区有不同的名字，又叫弧齿伞齿轮、弧齿锥齿轮、螺伞锥齿轮、圆弧锥齿轮、螺旋伞齿轮等。螺旋锥齿轮传动效率高，传动比稳定，圆弧重叠系数大，承载能力高，传动平稳平顺，工作可靠，结构紧凑，节能省料，节省空间，耐磨损，寿命长，噪音小。在各种机械传动中，以螺旋锥齿轮的传动效率为最高，对各类传动尤其是大功率传动具有很大的经济效益；传递同等扭矩时需要的传动件传动副最省空间，比皮带、链传动所需的空间尺寸小；螺旋锥齿轮传动比永久稳定，传动比稳定往往是各类机械设备的传动中对传动性能的基本要求；螺旋锥齿轮工作可靠，寿命长。 　

　锥齿轮的几种齿制、特点、应用领域：锥齿轮及准双曲面齿轮分别为相交轴及交错轴的齿轮传动类型。但是根据其齿长曲线特点、齿高形式、以及加工方法等有各种分类。由于齿长曲线对于传动性能关系重大，而且要用特定的加工方法，故一般按齿长曲线分类。直齿锥齿轮：轮齿齿长方向为直线，而且其延伸线交于分锥顶点、收缩齿；可用刨齿机、圆拉法加工，也可精锻成形，一般用在低速轻载工况下、也可用于低速重载；斜齿锥齿轮：齿长方向为直线，但其延长线不与轴线相交，而是与一圆相切；曲线齿锥齿轮：曲线齿锥齿轮又分为格里森制和奥利康制、也可称为圆弧制及摆线制。目前，曲线齿锥齿轮应用最多，因其承载能力高、噪音低、传动平稳等优点已广泛应用在航空、航海及汽车行业。 1）直齿锥齿轮：齿线为直线，并相交于分锥顶点，收缩齿； 2）斜齿锥齿轮：齿线为直线，并相切于一点，收缩齿； 3）弧齿锥齿轮：收缩齿（也有用等高齿的）； 4）摆线齿锥齿轮：等高齿； 5）弧齿零度锥齿轮：双重收缩齿，βm=0，用以代替直齿锥齿轮，平稳性较好，但不如弧齿锥齿轮；6）摆线齿零度锥齿轮：等高齿，βm=0，用以代替直齿锥齿轮，平稳性较好，但不如弧齿锥齿轮； 　8、准双曲面齿轮的齿长曲线有用弧齿的摆线齿的　9、锥齿轮齿高型式主要有收缩齿和等高齿之分，收缩齿有非等顶隙收缩齿、等顶隙收缩齿、双重收缩齿。  1）等高齿：大端、小端齿高相等，一般用于摆线齿锥齿轮； 2）非等顶隙收缩齿：分锥、顶锥、根锥顶点重合； 3）等齿顶隙收缩齿：根锥顶点与分锥顶点重合；顶锥母线在啮合最深位置时，平行于相配齿轮的根锥母线； 4）双重收缩齿：，分锥、顶锥、根锥顶点都不重合。
  上海诺广减速机厂提供更多齿轮加工，；螺旋伞齿轮，锥齿轮加工等相关的的资讯。有需求欢迎致电上海诺广公司。我们将提供完善的数据和完美的服务。欢迎新老客户前来选购。也可关注本公司网站：http://www.ng-sh.com/clpjjg/cl231.html
