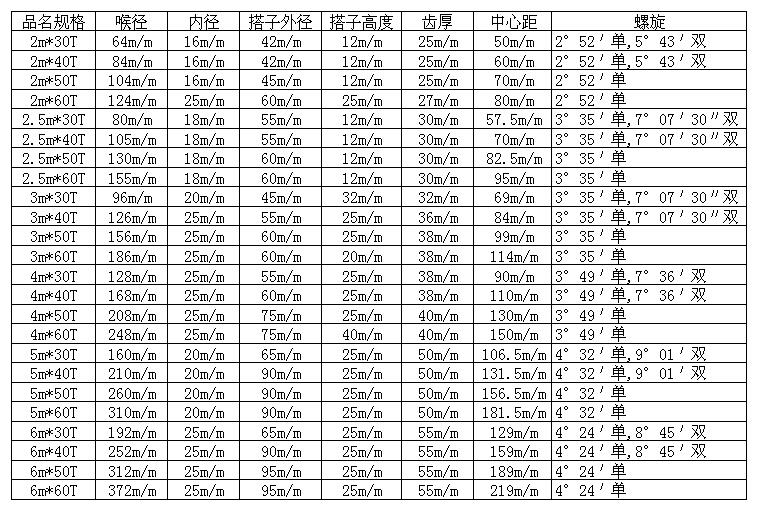

上海诺广-铸铁蜗轮规格、尺寸对照表

作者： 发布于：2017-03-17 16:58:12 点击量：

 基本参数
模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数 、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮端面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值，
正确啮合
1 中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等于蜗杆的轴面模数且为标准值；蜗轮的端面压力角应等于蜗杆的轴面压力角且为标准值，即
==m ，==
2 当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋线旋向必须相同。
机构特点
可以得到很大的传动比，比交错轴斜齿轮机构紧凑
两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构
蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小
具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。如在其重机械中使用的自锁蜗杆机构，其反向自锁性可起安全保护作用
三角形来判定；也可用“右旋蜗杆左手握，左旋蜗杆右手握，四指拇指”来判定。
