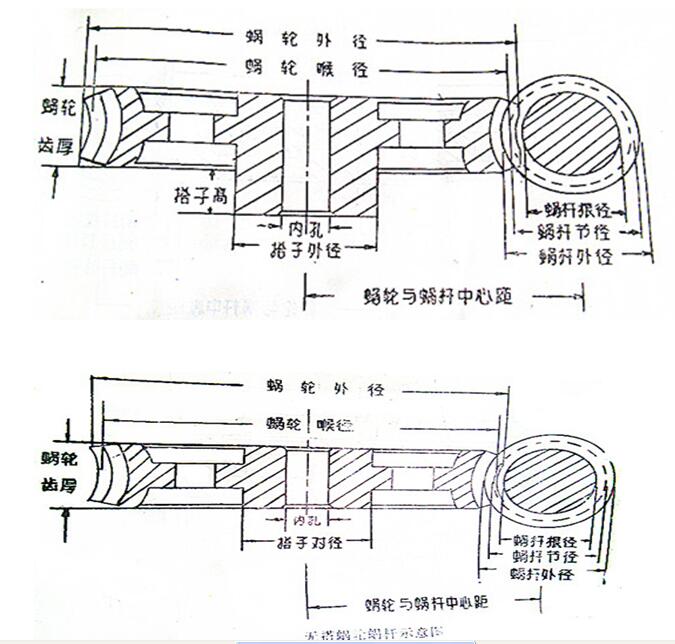

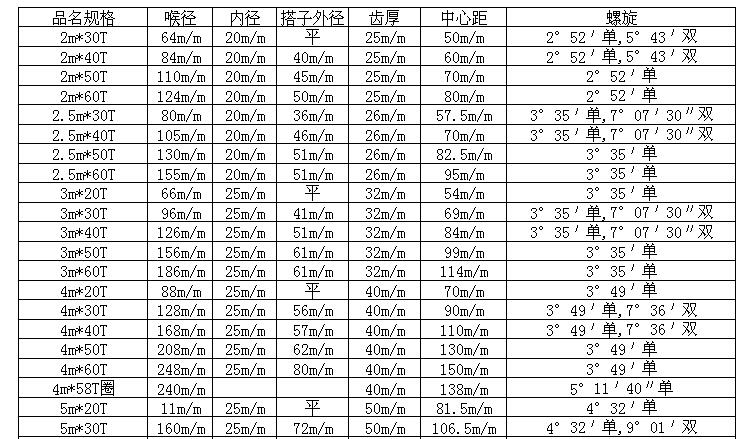

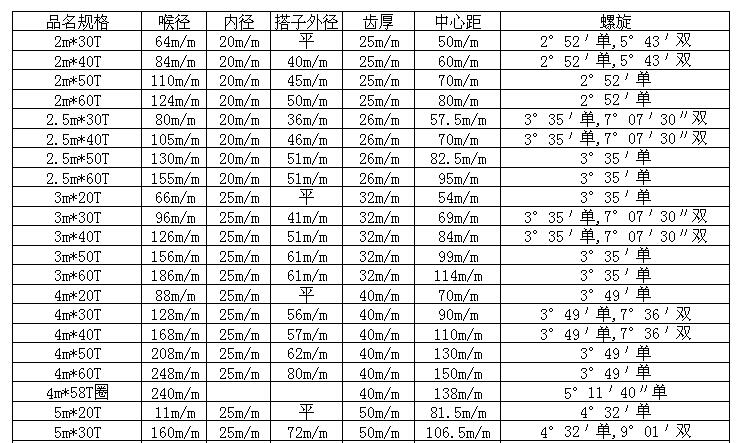

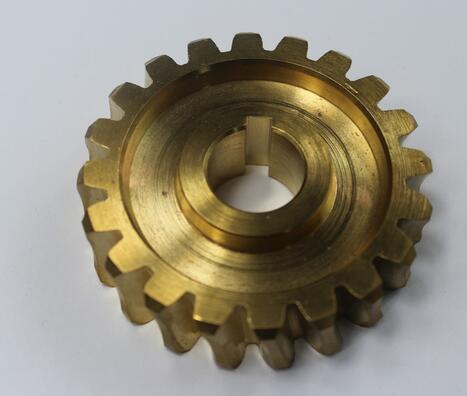

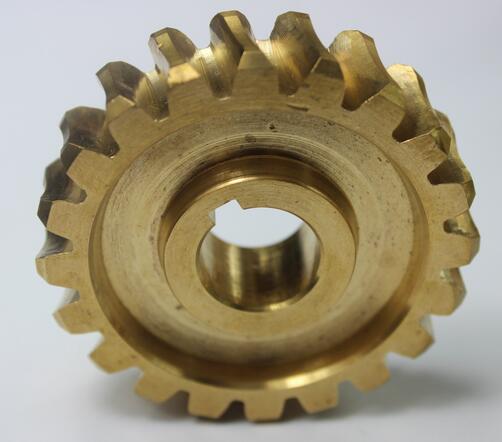

铜蜗轮示意图、规格及型号尺寸对看表

作者： 发布于：2017-02-18 16:45:13 点击量：

       铜蜗轮模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮端面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值。一种由蜗杆与蜗轮啮合所构成的蜗轮蜗杆传动机构，在蜗杆的螺旋齿终端附近设有结合突起，在蜗轮的一部分上设有制动部，通过蜗杆与蜗轮的连动转动，使此结合突起从轴向和平行方动机构，在蜗杆的螺旋齿终端附近设有结合突起，在蜗轮的一部分上设有制动部，通过蜗杆与蜗轮的连动转动，使此结合突起从轴向和平行方向与制动部啮合，可使此蜗杆停转。也可将上述螺旋齿的终端构成这种结合突起，或将蜗轮6的一部分齿削除，在此部分上形成结合突起，这种结构可简化设计并降低成本。
