上海诺广SWL20蜗轮丝杆升降机型号规范

作者： 发布于：2016-06-08 15:21:48 点击量：

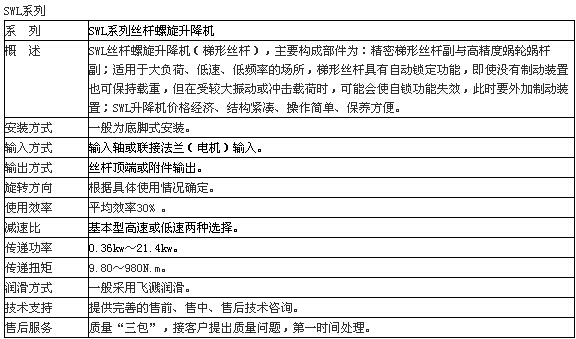

   SWL系列蜗轮丝杆升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。该产品可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。具有提升、降落、推进、翻转等功能，可以单台或组合使用。能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。最高输入转速1500r/min，最大提升速度2.7m/min。有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。

（1） SWL20吨蜗轮丝杆升降机他的最大起升力为200KN，最大拉力为200KN。
（2） SWL20吨蜗轮丝杆丝杠螺纹尺寸为Tr65×12。
（3） SWL20吨蜗轮丝杆升降机蜗轮蜗杆传动比快速P为8：1，蜗杆每转行程丝杠上升1.5mm，满负荷蜗轮蜗杆扭矩最大为240Nm，总效率为21。
（4） SWL20吨蜗轮丝杆升降机蜗轮蜗杆传动比快速M为24：1，蜗杆每转行程丝杠上升0.5mm，满负荷蜗轮蜗杆扭矩最大为122Nm.，总效率为13。
（5） SWL20吨蜗轮丝杆升降机丝杠最大轴伸长度为3000mm。
（6） SWL20吨蜗轮丝杆升降机最大许用功率为4KW。
（7） SWL20吨蜗轮丝杆升降机润滑油量0.75Kg。
（8） SWL20吨蜗轮丝杆升降机不含行程的总重量为36Kg。
（9） SWL20吨蜗轮丝杆升降机丝杠每100mm的重量为2.15Kg。
（10） SWL20吨蜗轮丝杆升降机润滑油使用合成钙钠基润滑脂ZGN-1或ZGN-2（温度范围-20°C-100°C）
